서 론
커피는 전 세계에서 가장 널리 소비되는 음료 중 하나이며 카페인, 폴리페놀 화합물, 니아신, 미네랄(마그네슘, 칼륨) 등 인간의 대사에 영향을 미치는 여러 가지 생리활성성분을 함유하고 있다. 커피는 폴리페놀 계열인 페놀산을 함유하고 있어 강력한 항산화, 항염증, 항혈전 효과를 나타낸다(Miranda 등, 2021). 또한 커피 음료는 800종 이상의 향기성분을 함유하고 있어 독특한 풍미를 나타낸다(Maarse과 Visscher, 1996). 이러한 독특한 풍미는 커피에 존재하는 케톤류, 알데하이드류, 퓨란류, 에스테르류, 파이롤류, 피리딘류, 파이라진류, 페놀류, 카르복실산류, 락톤류, 아민 및 황 화합물 등의 휘발성 성분에 의하여 나타난다(Zapata 등, 2018). 현재 커피는 다양한 형태로 상업적으로 생산되고 있으며, 특히 인스턴트 커피의 제조를 위하여 많은 기술이 접목되고 있다(Weschenfelder 등, 2015). 인스턴트 커피는 볶은 커피원두의 추출물을 건조시켜 분말로 가공한 인스턴트 식품이다(FSSAI, 2011). 이와 같은 인스턴트 커피의 제조를 위하여 일반적으로 분무건조와 동결건조기술이 사용되고 있다(Ishwarya과 Anandharamakrishnan, 2015).
건조는 일반적으로 저장 및 운송비용을 줄이고 추출물과 같은 액체 제품의 수분 함량을 감소시켜 제품의 미생물학적 안정성을 보장하는데 사용된다(Gharsallaoui 등, 2007; Her 등, 2015a). 건조 방법 및 조건에 따라서 가공 중 향미 보유에 영향을 미치기 때문에 건조 방법의 선정이 매우 중요하다(Kompany과 Rene, 1995). 식품 산업에서 일반적으로 사용되는 기술인 분무건조는 운영비용이 낮고 생산 속도가 높다는 장점이 있다(Her 등, 2010). 식품에 특징적인 향을 주는 향기성분의 대부분은 휘발성이 높기 때문에 분무건조 공정 중에 쉽게 손실된다. 이와 같은 이유로 향미료의 손실을 최소화하기 위하여 미세 캡슐화 방법 등 다양한 기술들이 보고되었다(Gharsallaoui 등, 2007). 한편, 동결건조는 본질적으로 낮은 처리량을 갖는 고가의 건조 방법이지만, 공정 중에 식품에 존재하는 휘발성 성분 및 향기성분의 손실이 적다(Huang 등, 2012; Kompany과 Rene, 1995). 두 가지 건조 기술의 단점을 보완하기 위해, 분무동결건조 기술 개발에 대한 연구가 활발하게 진행되고 있다. 분무동결건조는 비교적 새로운 건조기술로 바이오 분말 제제의 제조를 위하여 활용되고 있다(Her 등, 2010).
분무동결건조 기술은 분무건조와 동결건조 공정을 결합하여 열적 손상이 없는 미세한 형태의 분말을 얻을 수 있다. 분무동결건조 공정은 액체 시료를 분무함으로써 형성된 액적을 액체질소에 침지시켜 급속 동결 후 동결건조 공정에 의해 건조한다. 분무동결건조 공정은 높은 열전달 효율로 인해 동결건조 공정보다 시간이 짧으며, 건조과정 중 분말의 뭉침 현상을 방지한다(Her 등, 2010). 또한 분무동결건조 공정으로 생성된 분말은 건조 후 분쇄공정을 필요로 하지 않아 분쇄공정 중 건조시료가 받는 물리적 스트레스를 최소화 할 수 있다(Her 등, 2015b). 분무동결건조 공정에 의해 생성된 입자는 전형적으로 분무건조 공정에 의해 생성된 입자보다 더 큰 표면적 및 더 높은 미립자 분율을 갖는다.
분무동결건조 기술은 대부분 제약분야에 이용되었으며, 식품가공분야에 상기 기술을 적용하기 위한 연구는 상당히 제한적이다(Her 등, 2017). 따라서 본 연구에서는 분무동결건조 전과 후의 휘발성 향기성분의 함량 차이와 최종입자의 물리적 특징을 평가하여 향기성분의 보존성을 높인 고부가가치 인스턴트 커피 분말을 제조에 분무동결건조 기술의 가능성을 평가하고자 한다.
재료 및 방법
본 연구에서 사용된 커피 용액은 상업적으로 구입 가능한 순수 인스턴트 커피 분말이며, 40%(w/w)의 질량 분율로 증류수에 용해시켜 제조하였다. 40% 인스턴트 커피 용액은 분무공정 직전에 제조하여 사용하였다. n-Alkane 혼합물 표준시약(C4-C40)은 Supelco사(Bellefonte, PA, USA)로부터 구입하였고, 내부표준물질로 사용된 quinoxaline은 도쿄 화성 공업(Tokyo, Japan)에서 구매하여 사용하였다. 또한 분석에 사용된 HPLC-grade water는 J.T.Baker(Philipsburg, NJ, USA)에서 구매하여 사용하였다.

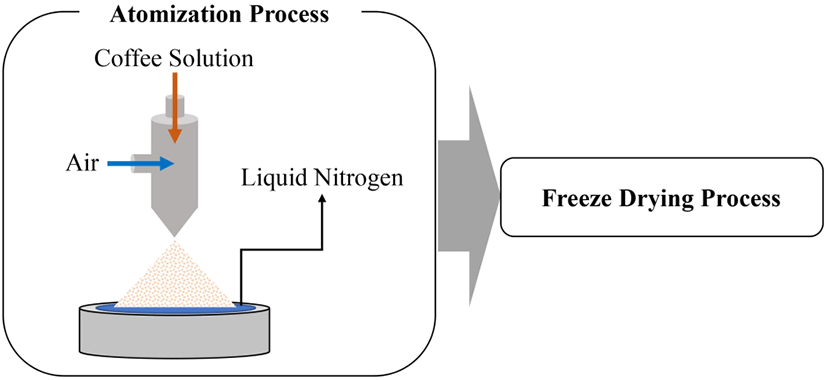

제조된 40% 인스턴트 커피 용액을 50 mL/min의 유속으로 10 min 동안 노즐 팁 리프트가1.0 mm인 내부혼합형 이유체 노즐을 이용하여 분무하였다(Fig. 1). 분무 기압을 10 kPa로 설정하고, 생성된 액적을 액체 질소에 침지시켰다. 분무 공정 후, 액체 질소를 함유한 용기를 −40°C의 냉동기로 옮기고 1 h 동안 방치하여 액체 질소를 증발시켰다. 이어서 샘플을 동결건조기(Gudero, Ilshin Lab, Dongducheon, Korea)로 옮겨 동결건조를 실시하였다. 동결건조 공정은 0.133 kPa의 압력에서 수행되었다. 선반 온도를 −25°C에서 4 h 동안 유지하고, 4 h에 걸쳐 20°C로 증가시킨 후 3 h 동안 유지시켰다. 최종 건조된 분말은 사용할 때까지 4°C에서 보관하였다.
휘발성 화합물의 보존에 대한 SFD의 영향을 측정하기 위해 SFD 전과 후의 인스턴트 커피 분말을 SPME/GC-MS로 분석하였다. SFD 전과 후의 커피분말 시료를 각각 1 g씩 20 mL headspace glass vial에 첨가 후 9 mL의 HPLC-grade water을 첨가하고 silicon/Teflon septum(Supelco, Bellefonte, PA, USA)를 이용하여 밀봉하였다. 이후 20 μL의 n-alkane 혼합물 표준시약(10 μg/mL)과 내부표준물질로 사용된 quinoxaline(1,000 μg/mL)를 10 μL를 주입하고 혼합하였다. 이후 평형 시간 및 온도는 각각 10 min 및 70°C이었으며, 동일 온도에서 15 min 동안 Divenylbenzene/Carboxen/Polydimethylsiloxane(DVB/CAR/PDMS)를 이용하여 추출한 후 230°C에서 10분간 탈착하였다.
휘발성 화합물 분석은 5975 질량 분석 검출기(Agilent Technologies Inc., Palo Alto, CA, USA) 및 DB-WAX 컬럼(60 m × 0.32 mm i.d. × 0.5 μm, J & W Scientific, Folsom, CA, USA)이 장착된 Agilent 6890 가스크로마토그래피 시스템을 사용하여 수행되었다, 오븐 온도는 초기에 44°C에서 5 min 동안 유지된 후, 3°C/min으로 170°C로 상승시킨 후 10 min 동안 유지, 최종적으로 3°C/min으로 240°C로 상승시킨 후 5분 동안 유지되도록 프로그래밍하였다. 인젝터 온도는 230°C로 설정되었다. 헬륨 캐리어 가스의 유량은 1 mL/min이었으며, 인젝션 모드는 splitless였다. 휘발성 화합물은 전자 충격(EI) 70 eV 사중 극자 필터를 사용하여 MS에 의해 분석하였으며, 스캔 범위는 35-350 m/z이었다(Table 1). 머무름 지수와 질량 스펙트럼 데이터를 모두 각 화합물의 식별에 사용하였다. 휘발성 화합물의 머무름 지수는 동일한 크로마토그래피 조건에서 C4-C40 n-alkane 혼합물 표준시약을 사용하여 결정되었으며, Kratz 공식에 따라 계산되었다(Jo 등, 2011). 질량 스펙트럼 데이터는 national institute of standards and technology(NIST)에서 제공하는 질량 스펙트럼 라이브러리와 비교하였다. 유사성이 750 이상(최대 유사성은 1000)인 화합물만 본 논문에 나타내었다. 휘발성 화합물의 함량은 내부표준물질에 대한 피크 면적으로 계산되었다.
SFD 공정 후의 분말 입자의 표면 특성을 평가하기 위해 SEM(JSM 5410LV, JEOL, Tokyo, Japan)을 사용하였다. 건조된 분말 샘플을 양면 카본 탭에 부착하고 SEM 지지체 상에 장착하고, 이를 10분 동안 얇은 금 층으로 코팅하였다. SFD 전과 후의 커피 분말의 SEM 이미지는 100×, 500×, 3,000× 및 30,000×에서 촬영되었다. 레이저 입자 크기 분석기(LS 13 320, Beckman Coulter, Fullerton, CA, USA)를 사용하여 입자 크기 및 입자 크기 분포를 측정하였다. 건조된 분말 샘플(10 mg)을 40 mL의 에탄올에 분산시킨 다음 분석하였다.
수분 함량은 건조 시 질량 손실의 중량 측정을 기반으로 분석되었다. 커피 샘플 1 g을 알루미늄 접시에 놓고 열기 오븐에서 2 h(95±2°C) 가열하였으며, 3회 반복 실험을 수행하여 평균 및 표준편차를 나타내었다. 커피분말의 표면 색상 측정은 색차계(ZE6000, Nippon Denshoku, Japan)를 사용하여 수행되었다. 커피 샘플을 페트리 접시에 넣고 약간 흔들어 균일한 표면을 형성한 이후에 변수 L*, a*, b*를 측정하였다. 또한 총 색차(total colour difference, ΔE) 및 채도(chroma, C*)도 계산되었으며, 3회 반복 실험을 수행하여 평균 및 표준편차를 나타내었다.
결과 및 고찰
최근 상업용 커피의 향기성분 분석에 많이 사용되고 있는 SPME fiber는 DVB/CAR/PDMS와 CAR/PDMS, PDMS/DVB이다. 그중에서도 DVB/CAR/PDMS fiber는 커피의 주요 향기성분 추출속도 연구에 사용되는 등 커피의 향기성분 추출 적합성을 확인하는 연구가 많이 진행되었다(Mestdagh 등 2014). 따라서 본 연구에서도 DVB/CAR/PDMS fiber를 사용하여 인스턴트 커피의 향기성분을 분석하였다.

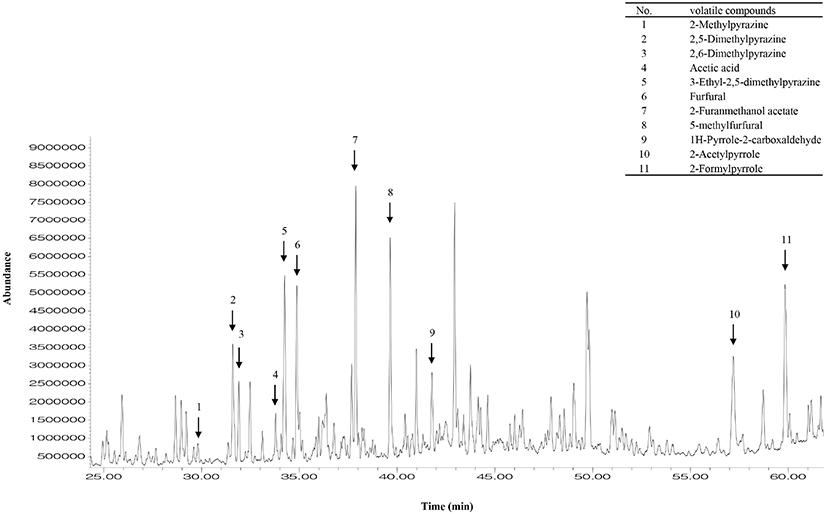

인스턴트 커피의 휘발성 향기성분의 총 이온 크로마토그램은 Fig. 2에 나타내었다. 분무동결건조 공정 전과 후에 유사한 피크 패턴을 나타내었다. GC/MS 분석에 따르면 거의 50개의 화합물이 분리되고 확인되었다. 확인된 휘발성 물질 중에서 식별된 성분은 케톤류, 알데하이드류, 퓨란류, 에스테르류, 파이롤류, 피리딘류, 파이라진류, 페놀류, 카르복실산류, 락톤류를 포함하였다. 커피 향기성분의 80% 이상을 차지하는 주요 성분으로 2-methylpyrazine, furfural, 2,6-dimethylpyrazine, 5-methylfurfural, acetic acid가 알려져 있으며, 특히 furfural, 1H-pyrrole-2-carboxaldehyde, 2,5-dimethylpyrazine, acetic acid, 5-methylfurfural는 로스팅 커피의 최종 향을 구별하는 데 중요한 역할을 하는 것으로 알려져 있다(Rodrigues 등, 2012). 이를 통하여 11가지의 주요 향기성분을 선정하였으며, SPME-GC/MS를 사용하여 인스턴트 커피의 분무동결건조 후의 주요 휘발성 향기성분의 회수율을 Table 2에 나타내었다. 분무동결건조 전과 후의 건조물에서 11가지 주요 휘발성 향기성분의 회수 백분율은 100.6%에서 46.8%로 나타났다.
분무동결건조 전과 후의 휘발성 성분의 회수율을 비교분석한 연구는 매우 제한적이다. 표고버섯 추출물의 분무동결건조 전과 후의 대표적인 향기성분 비교연구에 따르면 회수율은 72.1%에서 30.9%로 나타났다(Her 등, 2015b). 특히 대부분의 식용 버섯에서 버섯 고유의 풍미를 부여하는 대표적인 휘발물질 중 하나인 1-octen-3-ol의 회수율은 분무동결건조 공정 후 82.9 %로 매우 높은 회수율을 나타내었다. Chin 등(2008)은 동결건조 처리 전과 후의 두리안 펄프에 존재하는 대표적인 휘발성 성분의 양을 보고했으며, 상기 연구에 따르면 동결건조 처리 후 두리안 펄프 샘플로부터 주요 방향족 휘발성 물질이 97.5%까지 감소했다(Chin 등, 2008). 이전 연구에 따르면, 동결건조공정 중 시료에서 휘발성 성분의 감소는 대부분 얼음의 승화단계와 건조물 시료의 분쇄단계(분쇄를 통한 분말 생성단계)에서 발생한다(Chin 등, 2008; Krokida과 Philippopoulos, 2006). 그러나 분무동결건조는 높은 열 전달 계수로 인해 동결건조보다 공정 시간이 짧고 시료는 얼음 승화 단계에 노출되는 시간을 감소시킬 수 있다. 또한, 분무동결건조 공정으로 생성된 분말은 건조 후 분쇄 공정을 필요로 하지 않고 비교적 균일한 평균 입자 크기를 제공한다(Her 등, 2010). 본 연구에서 획득한 분무동결건조 시료의 높은 휘발성 향기성분의 회수율은 동결건조 공정 시간 단축과 분쇄공정 미처리에 기인한다고 판단된다.

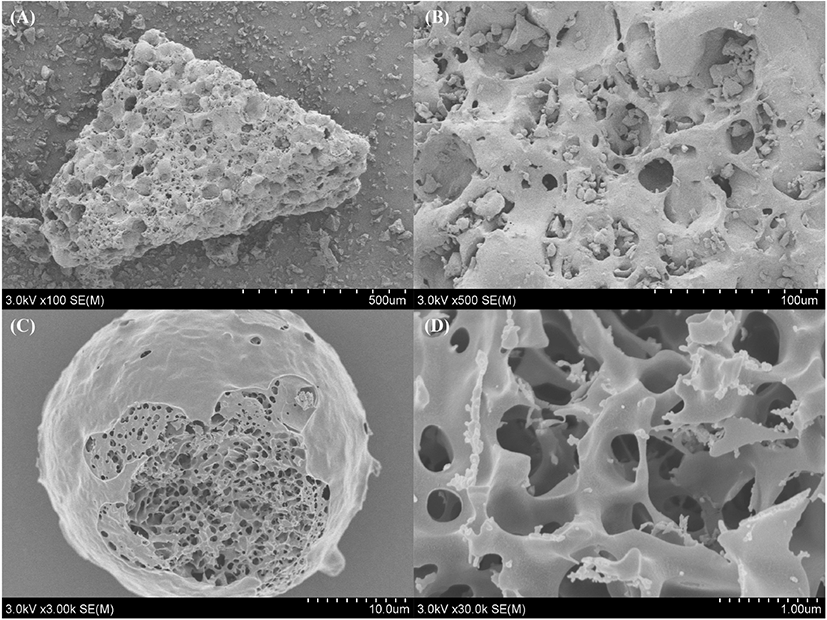

분무동결건조 공정 전과 후 인스턴트 커피 분말의 주사전자현미경(SEM) 이미지는 Fig. 3에 나타내었다. 분무동결건조 처리 전 인스턴트 커피의 입자는 다공성 구조를 가지고 있지만, 입자의 크기 및 모양이 매우 불규칙함을 확인할 수 있었다. 그러나 분무동결건조 처리를 거친 인스턴트 커피는 다공성의 매우 작은 구형의 입자를 형성함을 확인할 수 있었다. 일반적으로 작은 입자 크기, 낮은 수분 함량 및 다공성의 조합으로 인하여 휘발성 성분의 손실 및 수분 흡수가 촉진된다(Her 등, 2015b). 그러나 높은 다공성 표면을 갖는 입자를 함유하는 분말 시료는 우수한 재수화 특성 때문에 식품 산업에 바람직하다(Liapis과 Bruttini, 2009; Maa 등, 1999). 또한, 구형 입자는 산업현장에서 공정의 흐름을 향상시킬 수 있다(Kabra 등, 2013).

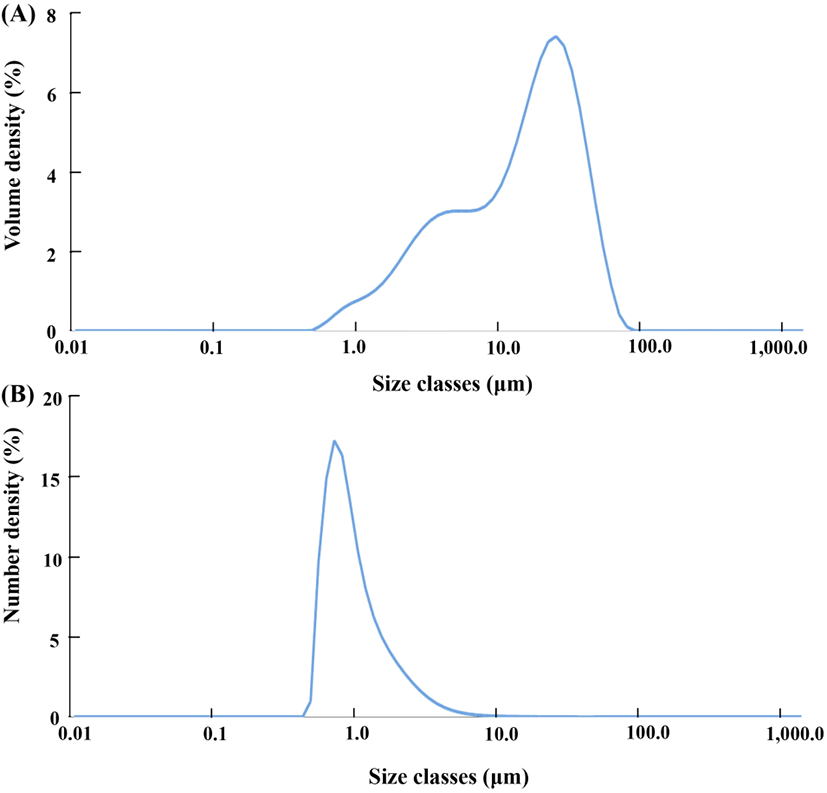

입자 크기 분포는 여러 모델을 기반으로 계산할 수 있으며, 대부분 입자의 수 또는 부피 분포로 나타낸다. Fig. 4에 나타낸 바와 같이 분말의 평균 입자 직경(부피 분포)은 18.7 μm이며, 평균 수 분포의 결과는 1.99 μm였다. SFD 분말의 입자 크기 분포는 전통방식의 동결건조와 달리 분무조건(nozzle tip lift, 공기압력, 커피수용액의 흐름 속도)과 어닐링 처리 조건의 변화를 통하여 쉽게 조절이 가능하다(Her 등, 2010). 따라서 산업현장의 요구 조건에 쉽게 부합하는 크기의 입자 생산이 가능하다. 기존연구에 따르면 분무동결건조된 가나마이신 입자의 크기는 분무조건과 어닐링 처리 조건에 따라 평균 입자 직경이 13.5 μm에서 21.8 μm를 나타내었다(Her 등, 2010).
수분함량은 인스턴트 커피분말 취급에 매우 중요한 역할을 한다. 탈수된 분말 중의 수분으로 인하여 입자간 응집력이 증가하며, 이로 인하여 케이킹 현상 발생 및 가공공정 중의 흐름 장애를 유발하게 된다. 분무동결건조 공정 전과 후 인스턴트 커피 분말의 수분함량은 각각 6.99%와 4.96%로 분무동결건조된 커피 분말의 수분함량이 시중에 판매되고 있는 인스턴트 커피보다 낮은 수준임을 확인하였다(Table 3).
| Pre-SFD | Post-SFD | ||
|---|---|---|---|
| Moisture | content (%) | 6.99±0.261) | 4.96±0.26 |
| Color | L* | 32.87±0.53 | 42.98±0.25 |
| a* | 14.25±0.21 | 13.66±0.06 | |
| b* | 25.29±0.22 | 28.87±0.12 | |
| C*2) | 29.03±0.10 | 31.94±0.11 | |
| ΔE3) | - | 10.74±0.82 |
인스턴트 커피의 색상은 주요 품질 지표 및 소비자의 선호 기준 중 하나이다. 일부 소비자는 진한 색의 커피를 선호하는 반면 다른 소비자는 더 밝은 색의 커피를 선호한다. 분무동결건조 전의 상업용 인스턴트 커피의 L*, a*, b*와 C*값은 각각 32.87±0.53, 14.25±0.21, 25.29±0.22, 29.03±0.10을 나타내었다(Table 3). 동일한 커피시료는 아니지만 기존 연구에서 나타난 상업용 인스턴트 커피의 L*, a*, b*와 C*값은 각각 35.44, 13.75, 25.47, 28.94으로 본 연구에서의 실험결과와 매우 유사한 수치를 나타내었다. 분무동결건조된 커피 분말의 색도 L*, a*, b*와 C*값은 42.98±0.25, 13.66±0.06, 28.87± 0.12, 31.94±0.11을 나타내었다(Table 2). 분무동결건조 전과 후의 C*값은 매우 유사한 수치를 보인 반면, 분무동결건조된 분말의 높은 L*값으로 인하여 ΔE는 10.74±0.82라는 비교적 높은 수치가 확인되었다. Sharma 등(2013)에 따르면 입자 크기가 감소함에 따라 L*값이 증가하면서 분말의 밝기에 대한 입자 크기의 상당한 영향을 받는다는 결과와 일치하였다. 분무동결건조된 입자의 평균 직경은 18.7 μm로 상업용 인스턴트의 커피에 비하며 매우 작은 입자 크기를 나타내기 때문에 상대적으로 높은 L*값이 측정되었다고 생각된다.
분무동결건조 전과 후의 인스턴트 커피 건조물에 존재하는 11가지 주요 휘발성 향기성분의 회수 백분율은 100.6%에서 46.8%로 매우 높은 향기성분 보존률을 나타내었으며, 동결건조된 인스턴트 커피분말에 비하여 작고 균일한 입자를 갖는 분말을 획득할 수 있었다. 또한, 분무동결건조 전과 후의 매우 유사한 C*수치를 나타내었다. 본 연구를 통하여 휘발성 향기분의 보존성을 높인 인스턴트 커피 생산을 위한 분무동결건조 기술의 적용 가능성을 확인하였다.
